工业级4万兆+24千兆机架式网管型交换机

Pandolah28TX

工业级4万兆+24千兆机架式网管型交换机

◆ 支持4路万兆SFP+以太网接口、8路千兆Combo光电复用接口、16路1000base-LX接口，为用户提供灵活的组网方式；

◆ 小于20ms的快速光纤环网冗余（NLK-Ring），增强了系统通信的可靠性；

◆ 支持基于端口、IEEE802.1P和ToS/DiffServe的QoS，提高通信质量；

◆ 采用强度封闭铝制外壳，IP40防护等级，无风机外壳散热，稳定可靠；

◆ 支持工业级带隔离电源，可提供冗余单路或双路DC24、DC48交直流AC/DC110/220V双电源输入；

◆ -40℃~70℃工作温度，满足恶劣工业环境应用要求。

概述

Pandolah28TX系列是上海纽琳克通信技术有限公司生产的万兆二层工业以太网交换机，是专为工业通信网络的汇聚层应用设计开发的工业以太网交换机，4路万兆SFP+以太网接口、8路千兆Combo光电复用接口、16路1000Base-LX接口，使工业通信顺畅、可靠、快速，满足客户为提高附加值应用而不断创新的需求。具备AC/DC220V/110V工业电源输入的功能，在提高网络通信稳定性的同时还可以节省布线。Pandolah28TX系列产品在工业应用环境以及设备的通信性能上能够满足特别是智能电网的高端需求。  端口支持前出线或者后出线方式。
Pandolah28TX系列二层交换机遵循工业领域的主要通信标准，满足通信实时性、网络安全性等技术问题。同时提供多种管理交换机的途径，包括通过超级终端访问交换机的命令行接口（CLI），或通过telnet管理系统管理交换机，也可以使用SNMP管理软件系统管理交换机，另外还支持多个网络监控协议：LLDP，SNTPv4，DHCP。同时提供例如：MSTP、VRRP、IGMP、IGMP Snooping、VLAN、GVRP、QoS、端口聚合、端口限速、广播风暴抑制、ACL、端口镜像等管理功能。在设备管理方面，支持FTP/TFTP升级，支持日志记录与上传，支持电源掉电告警输出。在结构安装方面，可以灵活选择机架式安装或者桌面安装。产品广泛适用于综合能源、智慧城市、轨道交通、智能交通、工业自动化等工业领域。

  • 满足不同应用现场的需求

    满足不同应用现场的需求

    该系列支持4路万兆SFP+以太网接口、8路千兆Combo光电复用接口、16路1000base-LX接口，支持交/直流AC/DC110/220V电源或者DC24/48V输入采用1U机架式安装方式，能满足不同应用现场的需求。

  • 工业级设计

    工业级设计

    硬件采用无风扇、低功耗、-40℃～+75℃宽温宽压设计，通过符合行业标准的严格测试，能够适应对EMC有严酷要求的工业现场环境，产品符合FCC、CE标准，根据工业4级要求设计。

  • 应用范围广

    应用范围广

    广泛应用于智能电网、轨道交通、智慧城市、平安城市、新能源、智能制造等工业领域。

技术参数

软件功能
交换功能 支持端口配置、端口限速、风暴抑制、风暴检测、静态端口汇聚、LACP
支持802.1Q VLAN、基于端口/MAC/子网/协议的VLAN划分、GVRP、端口隔离
支持MAC地址老化、静态MAC地址转发和过滤、MAC地址绑定与学习限制
冗余技术 支持NLK-RingV2私有环网技术
支持EAPS、ERPS
支持STP/RSTP/MSTP
组播技术 支持IGMP Snooping
支持静态组播GMRP
安全管理 支持HTTP、HTTPS、TELNET、SSH访问方式
支持ACL，对L2-L4层数据过滤
支持802.1X端口认证和MAC地址认证
支持环回检测
管理与维护 支持QoS、SNMP v1/v2c/v3、SNMPv1/v2c Trap、LLDP
支持端口镜像、Ping、Tracert
支持用户权限管理、系统日志、本地时间设置同步和SNTP网络时间同步
支持在线重启、恢复出厂设置、系统升级，配置文件上传/下载
支持统一上位机软件管理
交换性能
交换方式 存储转发
背板带宽 128Gbps
缓存大小 12Mbit
MAC地址表 16K
接口规格
万兆光口 4路10Gbase-R万兆SFP+插槽，兼容1000base-X
千兆光口 16路1000base-X千兆SFP插槽
千兆Combo 8路千兆Combo光电复用口，支持10/100/1000base-T(X)自适应千兆RJ45电口或1000base-X千兆SFP插槽可选，电口支持全/半双工、MDI/ MDI-X自适应
继电器 1路继电器告警输出，3位5.08mm间距带锁扣接线端子
CONSOLE 1路CONSOLE口，RS232信号RJ45口，用于设备调试与命令行配置
指示灯 电源指示灯、运行指示灯、告警指示灯、接口速率与连接/活动状态指示灯
电源参数
电源输入 直流机型：DC18~72V，防反接，支持单/双电源可选
交流机型：AC85~264V / DC110~370V，支持单/双电源可选
满载功耗 ＜40W@AC220V
连接方式 5位5.08mm间距带锁扣接线端子
机械参数

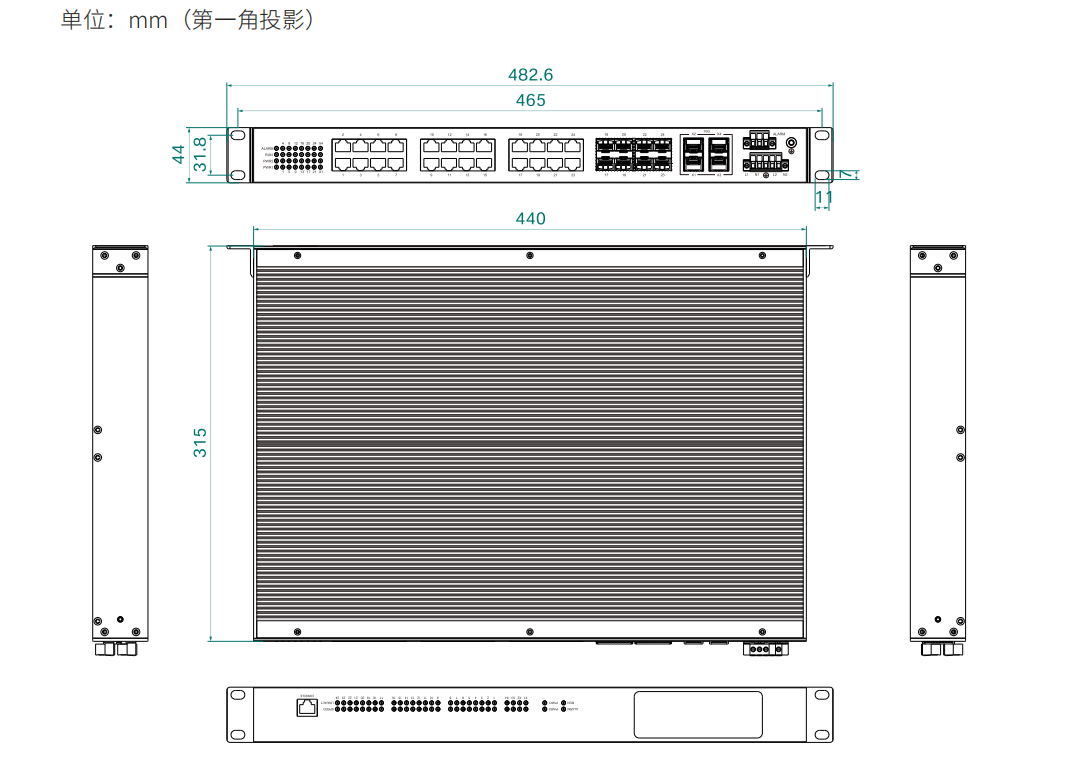

外形尺寸 482.6×44×315 (mm)（含挂耳）
安装方式 标准19英寸1U机架式安装
机壳防护 IP40
重量 约4kg
工作环境
工作温度 -40℃~+70℃
存储温度 -40℃~+85℃
相对湿度 5%~95%（无凝露）
行业标准
EMC EMI:
CFR47FCC Part 15B
CE EN55032：2015EN61000-3-2：2014（电源谐波）EN61000-3-3：2013(电源变动)
EMS:
IEC61000-4-2(ESD) ±8kV(contact)±15kV(air)
IEC61000-4-3(RS) 10V/m(80MHz～2GHz)
IEC61000-4-4(EFT) Power Port:±4kV;Data Port:±2kV
IEC61000-4-5(Surge) Power Port:±2kV/DM±4kV/CM;Data Port:±2kV
IEC61000-4-6(CS) 3V(10kHz～150kHz);10V(150kHz～80MHz)
IEC61000-4-16(共模传导) 30V(cont.)300V(1s)
 机械
IEC60068-2-6(振动)
IEC60068-2-27(冲击)
IEC60068-2-32(自由跌落)
符合标准 IEEE802.3：CSMA/CD
IEEE802.3i：10base-T
IEEE802.3u：100base-T
IEEE802.3ab：1000base-T
IEEE802.3z：1000base-LX
IEEE802.3x：全双工以太网数据链路层流控


订购信息


订单信息
Pandolah28TX-D1 4个万兆口+16个千兆光+8个千兆Combo光电复用，标配单路（DC18~72V）电源
Pandolah28TX-D2 4个万兆口+16个千兆光+8个千兆Combo光电复用，标配两路冗余（DC18~72V）电源
Pandolah28TX-LV 4个万兆口+16个千兆光+8个千兆Combo光电复用，标配单路（85-264VAC/110-370VDC）电源
Pandolah28TX-LVLV 4个万兆口+16个千兆光+8个千兆Combo光电复用，标配两路冗余（85-264VAC/110-370VDC）电源
