千兆28口光电复用网管型机架式交直流220V工业以太网交换机

Pandolah28G

千兆28口光电复用网管型机架式交直流220V工业以太网交换机

◆ 支持4路千兆SFP插槽、8路千兆Combo光电复用口和16路千兆电口，为用户提供灵活的组网方式；

◆ 支持NLK-Ringv1/v2、ERPS、STP/RSTP等环网冗余协议，提高网络可靠性；

◆ 小于20ms的快速环网冗余(NLK-Ringv1/v2)，增强了系统通信的可靠性；

◆ 支持DDM数字诊断监控，可检测DDM光模块温度、电压、电流、发送光功率、接收光功率等；

◆ 支持单路/双路DC24、DC48或AC/DC110/220V多种电源输入方案可选，双输入支持电源冗余；

◆ 高强度铝合金外壳，IP40防护等级，无风扇外壳散热，设备能可靠地工作在-40℃~+75℃严酷的工业环境中。

概述

Pandolah28G系列是上海纽琳克通信技术有限公司生产的全千兆二层工业以太网交换机，是专为工业通信网络的汇聚层应用设计开发的工业以太网交换机。具备DC24/48V或者交直流AC/DC220V/110V工业电源输入的功能，在提高网络通信稳定性的同时还可以节省布线。端口支持前出线或者后出线方式。此交换机为复杂的工业应用需求提供了一种高端工业以太网通信解决方案，使工业通信顺畅、可靠、快速，满足客户为提高附加值应用而不断创新的需求。
Pandolah28G系列二层交换机遵循工业领域的主要通信标准，满足通信实时性、网络安全性等技术问题。同时提供多种管理交换机的途径，包括通过超级终端访问交换机的命令行接口（CLI），或通过telnet管理系统管理交换机，也可以使用SNMP管理软件系统管理交换机，另外还支持多个网络监控协议：LLDP，SNTPv4，DHCP。同时提供例如：MSTP、VRRP、IGMP、IGMPSnooping、VLAN、GVRP、QoS、端口聚合、端口限速、广播风暴抑制、ACL、端口镜像等管理功能。在设备管理方面，支持FTP/TFTP升级，支持日志记录与上传，支持电源掉电告警输出。在结构安装方面，可以灵活选择机架式安装或者桌面安装。产品广泛适用于综合能源、智慧城市、轨道交通、智能交通、工业自动化等工业领域。



  • 满足不同应用现场的需求

    满足不同应用现场的需求

    该系列支持4路千兆SFP插槽、8路千兆Combo光电复用口和16路千兆电口，支持交/直流AC/DC110/220V电源或者DC24/48V输入采用1U机架式安装方式，能满足不同应用现场的需求。

  • 工业级设计

    工业级设计

    硬件采用无风扇、低功耗、-40℃～+75℃宽温宽压设计，通过符合行业标准的严格测试，能够适应对EMC有严酷要求的工业现场环境，产品符合FCC、CE标准，根据工业4级要求设计。

  • 应用范围广

    应用范围广

    广泛应用于智能电网、轨道交通、智慧城市、平安城市、新能源、智能制造等工业领域。

技术参数

软件功能
交换功能 支持端口配置、端口限速、风暴抑制、风暴检测、端口汇聚、LACP、端口统计
支持802.1Q VLAN、端口隔离
支持MAC地址老化、静态MAC地址绑定
冗余技术 支持NLK-Ringv1/v2私有环网技术
支持ERPS
支持RSTP，兼容STP
组播技术 支持IGMP Snooping
支持静态组播MAC地址绑定
安全管理 支持WEB、TELNET、SSH访问控制
支持ACL访问控制列表，802.1X端口认证
支持环回检测、继电器告警、Email日志
管理与维护 支持QoS、SNMP v1/v2c/v3、SNMPv1/v2c/v3 TRAP、RMON、LLDP
支持端口镜像、光模块DDM、Ping
支持用户权限管理、系统日志、SNTP客户端、夏令时
支持在线重启、恢复出厂设置、系统升级，配置文件上传/下载
支持统一上位机软件管理
交换性能
交换方式 存储转发
背板带宽 56Gbps
缓存大小 4.1Mbit
MAC地址表 8K
接口规格
千兆光口 4路1000base-X千兆SFP插槽，兼容100base-FX
千兆Combo 8路千兆Combo光电复用口，支持10/100/1000base-T(X)自适应千兆RJ45电口或1000base-X千兆SFP插槽可选，电口支持全/半双工、MDI/ MDI-X自适应，光口兼容100base-FX
千兆电口 16路10/100/1000base-T(X)自适应千兆RJ45电口，支持全/半双工、MDI/ MDI-X自适应
继电器 1路继电器告警输出，3位5.08mm间距带锁扣接线端子
CONSOLE 1路CONSOLE口，RS232信号RJ45口，用于设备调试
指示灯 电源指示灯、运行指示灯、告警指示灯、接口速率与连接/活动状态指示灯
电源参数
电源输入 直流机型：DC18~36V或DC36~72V机型可选，防反接，支持单/双电源可选
交流机型：AC85~264V / DC110~370V，支持单/双电源可选
满载功耗 ＜28W@DC24V、＜27W@DC48V、＜30W@AC220V
连接方式 5位5.08mm间距带锁扣接线端子
电源保护 过流保护
机械参数
物理尺寸 482.6×44×210(mm)（含挂耳）
安装方式 标准19英寸1U机架式安装
机壳防护 IP40
重量 约3.5kg
工作环境
工作温度 -40℃~+75℃
存储温度 -40℃~+85℃
相对湿度 5%~95%（无凝露）
行业标准
EMC EMI:
CFR47FCC Part 15B
CE EN55032：2015EN61000-3-2：2014（电源谐波）EN61000-3-3：2013(电源变动)
EMS:
IEC61000-4-2(ESD) ±8kV(contact)±15kV(air)
IEC61000-4-3(RS) 10V/m(80MHz～2GHz)
IEC61000-4-4(EFT) Power Port:±4kV;Data Port:±2kV
IEC61000-4-5(Surge) Power Port:±2kV/DM±4kV/CM;Data Port:±2kV
IEC61000-4-6(CS) 3V(10kHz～150kHz);10V(150kHz～80MHz)
IEC61000-4-16(共模传导) 30V(cont.)300V(1s)
 机械
IEC60068-2-6(振动)
IEC60068-2-27(冲击)
IEC60068-2-32(自由跌落)
符合标准 IEEE802.3：CSMA/CD
IEEE802.3i：10base-T
IEEE802.3u：100base-T
IEEE802.3ab：1000base-T
IEEE802.3z：1000base-LX
IEEE802.3x：全双工以太网数据链路层流控

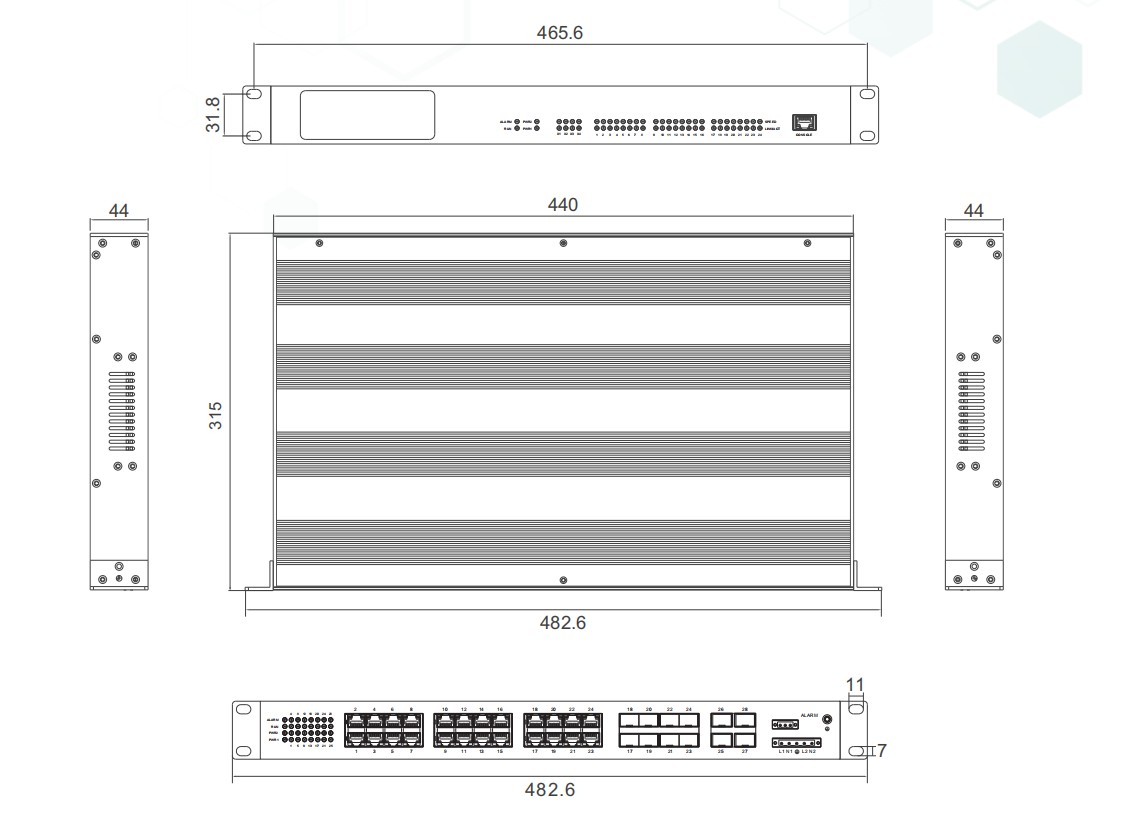

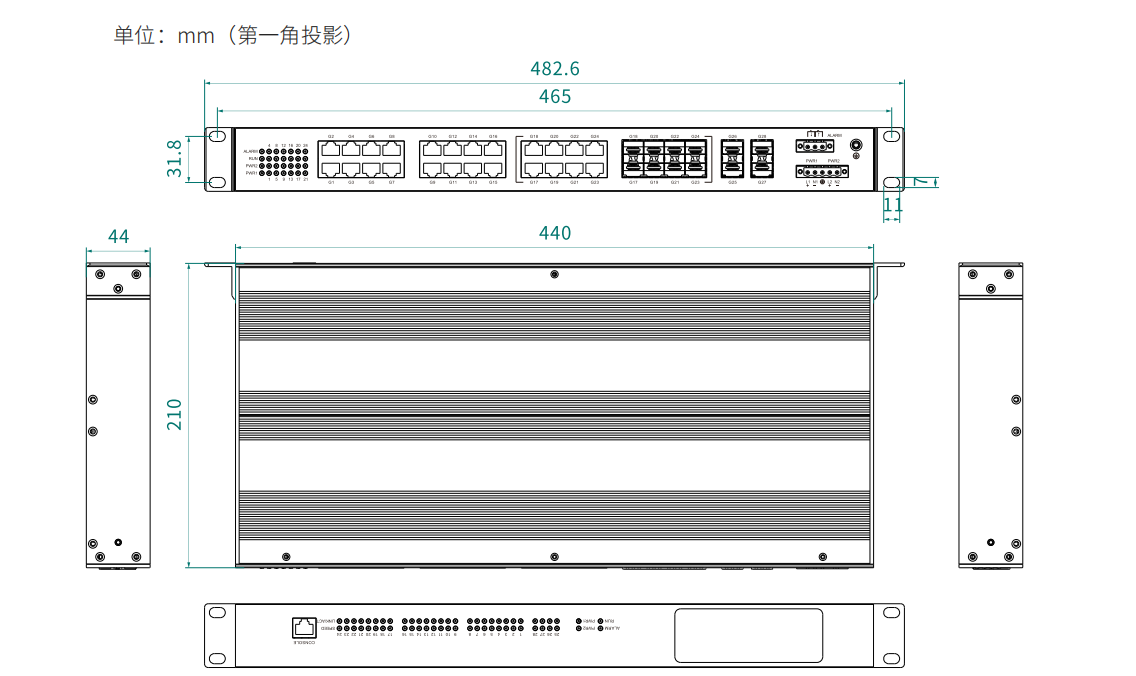

外形尺寸





订购信息

订单信息
Pandolah28G-DC24 8个千兆光电复用口+4个千兆光口+16个千兆电口，标配单路（DC18~36V）电源
Pandolah28G-2DC24 8个千兆光电复用口+4个千兆光口+16个千兆电口，标配双路冗余（DC18~36V）电源
Pandolah28G-DC48 8个千兆光电复用口+4个千兆光口+16个千兆电口，标配单路（DC36~72V）电源
Pandolah28G-2DC48 8个千兆光电复用口+4个千兆光口+16个千兆电口，标配双路冗余（DC18~36V）电源
Pandolah28G-LV 8个千兆光电复用口+4个千兆光口+16个千兆电口，标配单路冗余（85-264VAC/110-370VDC）电源
Pandolah28G-LVLV 8个千兆光电复用口+4个千兆光口+16个千兆电口，标配双路冗余（85-264VAC/110-370VDC）电源
