百兆2光24电网管型机架式交直流220V工业以太网交换机

Pandolah126

百兆2光24电网管型机架式交直流220V工业以太网交换机

◆ 支持2路百兆光口和24路百兆电口，为用户提供灵活的组网方式；

◆ 支持NLK-Ringv1/v2、ERPS、STP/RSTP等环网冗余协议，提高网络可靠性；

◆ 小于20ms的快速环网冗余（MW-Ringv1/v2），增强了系统通信的可靠性；

◆ 支持单路或双路AC85~264V / DC110~370V交/直流电源输入可选，双输入支持电源冗余；

◆ 高强度金属外壳，IP40防护等级，无风扇外壳散热，设备能可靠地工作在-40℃~+75℃严酷的工业环境中。

概述

Pandolah126系列是上海纽琳克通信技术有限公司的二层百兆网管型机架式工业以太网交换机，支持2个百兆光口和24个百兆电口，采用存储转发机制，拥有强大的带宽处理能力，自动排查数据包错误，减少传输故障，轻松支撑百兆组网，确保数据传输稳定、可靠、高效。产品精选工业级元器件，配合高标准系统设计及生产控制，标准19英寸1U机架式安装，高强度金属外壳，坚固耐用，无风扇外壳散热，-40℃~+75℃宽温工作，高标准工业防护设计，能够适应各种恶劣的工作环境，通信性能稳定。

Pandolah126系列支持WEB网管功能和多种网络协议，如NLK-Ringv1/v2、ERPS、STP/RSTP、VLAN、LACP、LLDP、SNMPv1/v2c/v3、RMON、QoS、802.1X、IGMP Snooping、ACL、WEB/ TELNET/ SSH访问控制、静态汇聚、端口镜像、静态MAC地址绑定、网络诊断、环回检测、Email日志、告警、SNTP、系统日志和系统在线升级等，可以提高网络的性能、可靠性和安全性，满足各种复杂网络的需求。产品通过严格的功能、高低温、安规与EMC等测试，满足复杂的网络和严酷的工业环境应用需求，可广泛适用于综合能源、智慧城市、轨道交通、智能交通、智慧工厂、工业自动化等领域。



  • 满足不同应用现场的需求

    满足不同应用现场的需求

    该系列支持2路百兆光口和24路百兆电口，支持交/直流AC/DC110/220V电源输入采用1U机架式安装方式，能满足不同应用现场的需求。

  • 工业级设计

    工业级设计

    硬件采用无风扇、低功耗、-40℃～+75℃宽温宽压设计，通过符合行业标准的严格测试，能够适应对EMC有严酷要求的工业现场环境，产品符合FCC、CE标准，根据工业4级要求设计。

  • 应用范围广

    应用范围广

    广泛应用于智能电网、轨道交通、智慧城市、平安城市、新能源、智能制造等工业领域。

技术参数



软件功能
交换功能 支持端口配置、端口限速、风暴抑制、风暴检测、端口汇聚、LACP、端口统计
支持802.1Q VLAN、端口隔离
支持MAC地址老化、静态MAC地址绑定
冗余技术 支持NLK-Ringv1/v2私有环网技术
支持ERPS
支持RSTP，兼容STP
组播技术 支持IGMP Snooping
支持静态组播MAC地址绑定
安全管理 支持WEB、TELNET、SSH访问控制
支持ACL访问控制列表，802.1X端口认证
支持环回检测、告警、Email日志
管理与维护 支持QoS、SNMP v1/v2c/v3、SNMPv1/v2c/v3 TRAP、RMON、LLDP
支持端口镜像、Ping
支持用户权限管理、系统日志、本地/网络时间同步、夏令时
支持在线重启、恢复出厂设置、系统升级，配置文件上传/下载
支持NLK-NMPv2、MixView、MaxView管理
交换性能
交换方式 存储转发
背板带宽 12.8Gbps
缓存大小 4.1Mbit
MAC地址表 8K
接口规格
百兆光口 2路100base-FX百兆光口，支持SC/FC/ST、单模/多模、波长、传输距离可选
百兆电口 24路10/100base-T(X)自适应百兆RJ45电口，全/半双工、MDI/ MDI-X自适应
继电器 1路继电器告警输出，3位5.08mm间距带锁扣接线端子
CONSOLE 1路CONSOLE口，RS232信号RJ45口，用于设备调试
指示灯 电源指示灯、运行指示灯、告警指示灯、接口速率与连接/活动状态指示灯
电源参数
电源输入 AC85~264V / DC110~370V，支持单/双电源可选
满载功耗 ＜9W@AC220V
连接方式 5位5.08mm间距带锁扣接线端子
机械参数
物理尺寸 482.6×44×210(mm)（含挂耳）
安装方式 标准19英寸1U机架式安装
机壳防护 IP40
重量 约2.7kg
工作环境
工作温度 -40℃~+75℃
存储温度 -40℃~+85℃
相对湿度 5%~95%（无凝露）
行业标准
EMC EMI:
CFR47FCC Part 15B
CE EN55032：2015EN61000-3-2：2014（电源谐波）EN61000-3-3：2013(电源变动)
EMS:
IEC61000-4-2(ESD) ±8kV(contact)±15kV(air)
IEC61000-4-3(RS) 10V/m(80MHz～2GHz)
IEC61000-4-4(EFT) Power Port:±4kV;Data Port:±2kV
IEC61000-4-5(Surge) Power Port:±2kV/DM±4kV/CM;Data Port:±2kV
IEC61000-4-6(CS) 3V(10kHz～150kHz);10V(150kHz～80MHz)
IEC61000-4-16(共模传导) 30V(cont.)300V(1s)
 机械
IEC60068-2-6(振动)
IEC60068-2-27(冲击)
IEC60068-2-32(自由跌落)
符合标准 IEEE802.3：CSMA/CD
IEEE802.3i：10base-T
IEEE802.3u：100base-T
IEEE802.3ab：1000base-T
IEEE802.3z：1000base-LX
IEEE802.3x：全双工以太网数据链路层流控

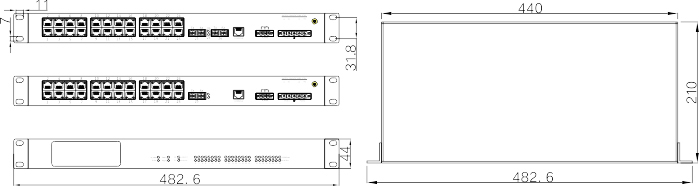

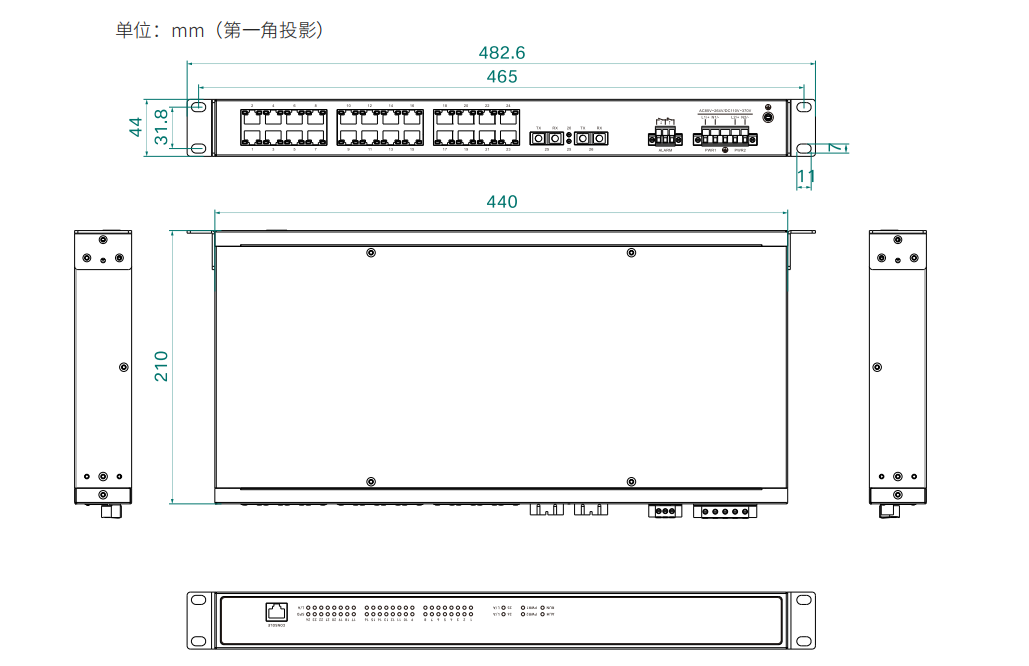

外形尺寸



订购信息

产品型号 Pandolah126-PO-OT-P1P2-LV
代码定义 代码选型
PO：代表光口数量 1：代表1个百兆兆光口
2：代表2个百兆兆光口
OT：代表光纤种类 AS:单模双纤
AM：多模双纤
SF:单模单纤
MF:多模单纤
P1:代表光纤接口
P2代表光纤通信距离		 ZM:光纤接口为SC方口
RM：光纤接口为ST卡口
TM:光纤接口为FC螺纹口
02：通信距离为2KM(多模规格）
20:通信距离为20KM
40:通信距离为40KM
60:通信距离为60KM
80:通信距离为80KM
LV LV;代表单路交直流110/220V供电
LVLV;代表双路交直流110/220V供电

例如：Pandolah126-1AS-ZM20-LV，1个单模双纤SC接口，通信距离20KM，交直流220V供电
